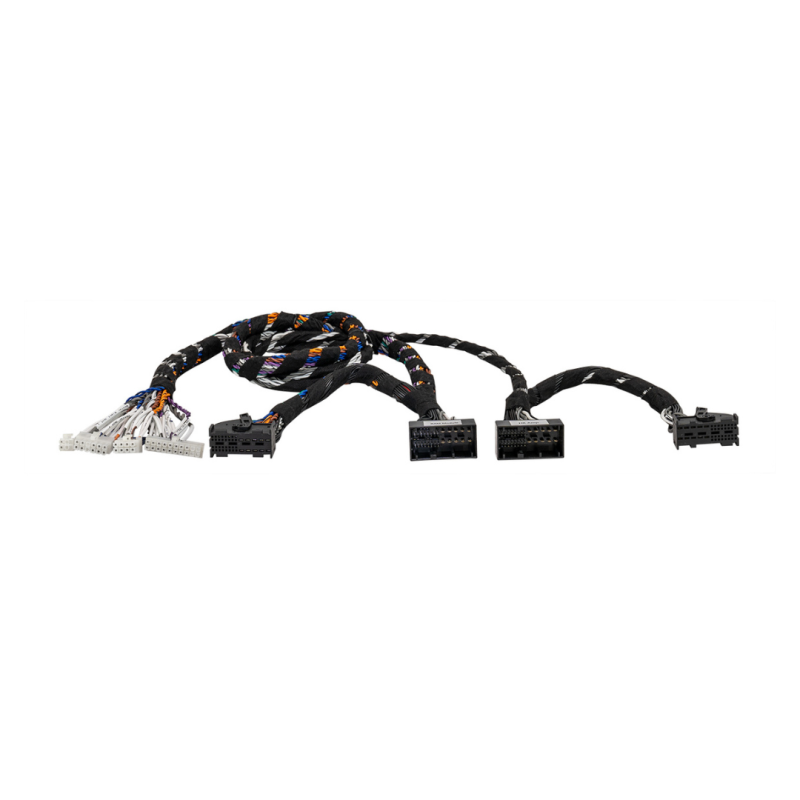

Este arnés de cableado UPGRADE de 9 canales permite la conexión óptima de un amplificador UP 10DSP con módulo MEC ANALOG IN integrado a modelos BMW seleccionados con Harman Kardon y módulo receptor RAM.

Nota importante: Antes del uso inicial, la entrada de alto nivel dentro del amplificador UP 10DSP debe configurarse en el rango de alto voltaje (puente a: Entrada G – H 32V). Para obtener más información sobre cómo ajustar la sensibilidad de entrada, consulte la página 10 del manual del usuario del UP 10DSP.

Características

• Conector Plug & Play para una fácil conexión del amplificador MATCH UP 10DSP con módulo MEC ANALOG IN integrado
• Conexión RAM para conexión al mazo de cables del vehículo con módulo receptor RAM
• Longitud del mazo de cables 1,00 metros.

Compatibilidad

Para conectar el MATCH UP 10DSP con la tarjeta de extensión ANALOG IN
Apto para modelos BMW con RAM (Reciever Audio Module) a partir de mediados de 2019.
Compatible con el sistema de sonido Harman Kardon de fábrica.
Para obtener más información sobre la compatibilidad de vehículos

Datos técnicos.

• Conexiones

1 conector MOLEX de 20 pines para conectar la entrada del conector del sistema del UP 10DSP

1 conector MOLEX de 8 pines para conectar la entrada de alto nivel E – H del UP 10DSP

1 x MOLEX de 12 pines para conector para conectar las salidas de altavoz E – J del UP 10DSP

1 conector MOLEX de 4 pines para conectar el módulo MEC ANALOG IN

1 conector del sistema RAM BMW de 42 pines.

1 x toma de sistema RAM BMW de 42 pines
